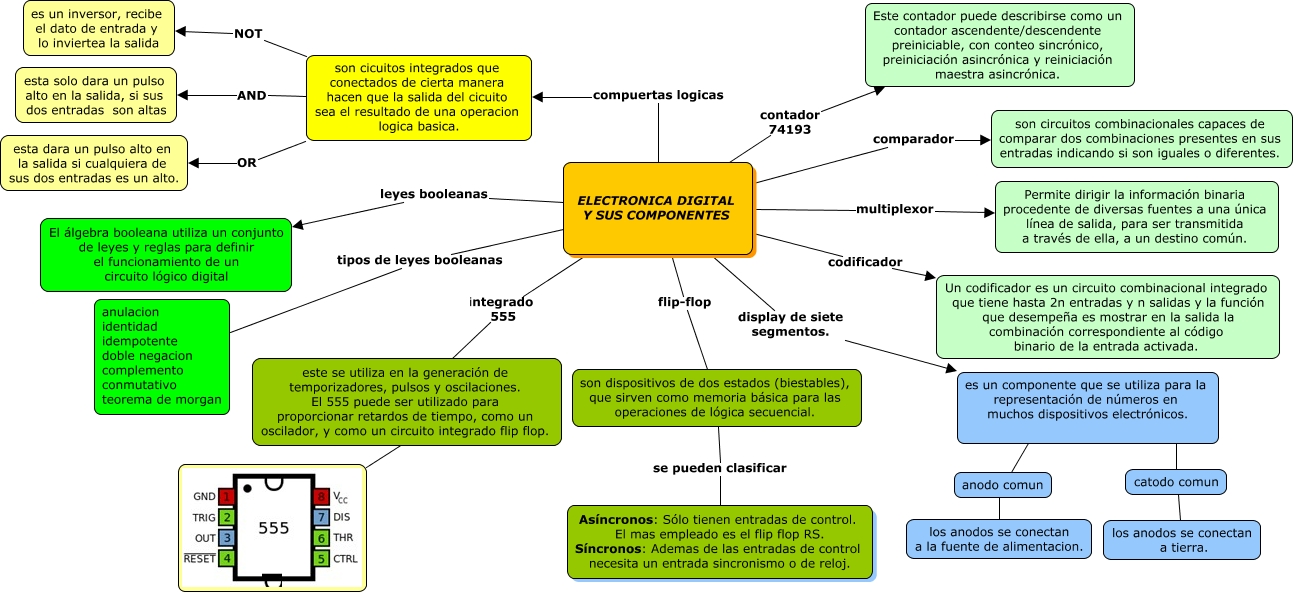

Este Cmap, tiene información relacionada con: electronica digital, son cicuitos integrados que conectados de cierta manera hacen que la salida del cicuito sea el resultado de una operacion logica basica. OR esta dara un pulso alto en la salida si cualquiera de sus dos entradas es un alto., ELECTRONICA DIGITAL Y SUS COMPONENTES tipos de leyes booleanas anulacion identidad idempotente doble negacion complemento conmutativo teorema de morgan, ELECTRONICA DIGITAL Y SUS COMPONENTES integrado 555 este se utiliza en la generación de temporizadores, pulsos y oscilaciones. El 555 puede ser utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito integrado flip flop., son dispositivos de dos estados (biestables), que sirven como memoria básica para las operaciones de lógica secuencial. se pueden clasificar Asíncronos: Sólo tienen entradas de control. El mas empleado es el flip flop RS. Síncronos: Ademas de las entradas de control necesita un entrada sincronismo o de reloj., es un componente que se utiliza para la representación de números en muchos dispositivos electrónicos. ???? anodo comun, este se utiliza en la generación de temporizadores, pulsos y oscilaciones. El 555 puede ser utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito integrado flip flop. ????, ELECTRONICA DIGITAL Y SUS COMPONENTES contador 74193 Este contador puede describirse como un contador ascendente/descendente preiniciable, con conteo sincrónico, preiniciación asincrónica y reiniciación maestra asincrónica., ELECTRONICA DIGITAL Y SUS COMPONENTES codificador Un codificador es un circuito combinacional integrado que tiene hasta 2n entradas y n salidas y la función que desempeña es mostrar en la salida la combinación correspondiente al código binario de la entrada activada., ELECTRONICA DIGITAL Y SUS COMPONENTES flip-flop son dispositivos de dos estados (biestables), que sirven como memoria básica para las operaciones de lógica secuencial., ELECTRONICA DIGITAL Y SUS COMPONENTES leyes booleanas El álgebra booleana utiliza un conjunto de leyes y reglas para definir el funcionamiento de un circuito lógico digital, catodo comun ???? los anodos se conectan a tierra., son cicuitos integrados que conectados de cierta manera hacen que la salida del cicuito sea el resultado de una operacion logica basica. NOT es un inversor, recibe el dato de entrada y lo inviertea la salida, ELECTRONICA DIGITAL Y SUS COMPONENTES multiplexor Permite dirigir la información binaria procedente de diversas fuentes a una única línea de salida, para ser transmitida a través de ella, a un destino común., ELECTRONICA DIGITAL Y SUS COMPONENTES display de siete segmentos. es un componente que se utiliza para la representación de números en muchos dispositivos electrónicos., ELECTRONICA DIGITAL Y SUS COMPONENTES comparador son circuitos combinacionales capaces de comparar dos combinaciones presentes en sus entradas indicando si son iguales o diferentes., son cicuitos integrados que conectados de cierta manera hacen que la salida del cicuito sea el resultado de una operacion logica basica. AND esta solo dara un pulso alto en la salida, si sus dos entradas son altas, anodo comun ???? los anodos se conectan a la fuente de alimentacion., es un componente que se utiliza para la representación de números en muchos dispositivos electrónicos. ???? catodo comun, ELECTRONICA DIGITAL Y SUS COMPONENTES compuertas logicas son cicuitos integrados que conectados de cierta manera hacen que la salida del cicuito sea el resultado de una operacion logica basica.
